正確功率計配置 – 輕載/無載與高功率設計的精確量測

精確量測

Accurate Measurement — 正確的功率計配置對於低功率 / 無載以及較高功率設計的效率量測至關重要。功率計的接線方式會直接影響讀值，尤其在無載與輕載條件下，儀器本身的損耗可能成為顯著誤差來源。

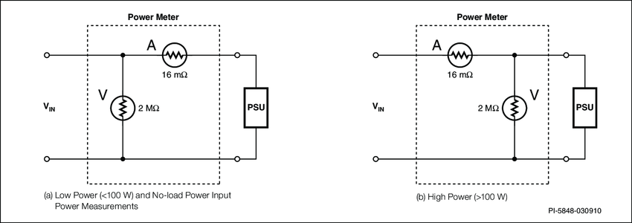

配置建議與左右對比

• 左側配置 (無載 / 極輕載)：
  • 功率計位於電壓源與待測物之間，電壓檔位直接跨接於輸入端。
  • 可移除測試負載，直接讀取功率計數值。
  • 通電後功率計讀值應為 0 W，表示無電壓計損耗被記錄（建議用於空載或小於 100W 應用量測，避免電壓表分流效應，輸入功率影響約 30mW）。
• 右側配置 (常見但易誤差)：
  • 功率計同時量測電壓表自身消耗。
  • 在無載 / 輕載下會顯著影響效率數值，典型誤差可達數十 mW，扭曲實際損耗（不建議用於輕載量測）。

接線配置示意與驗證要點

• 建議配置 (左側)：電源 — 功率計 — 待測物 (電壓檔位並聯於輸入端)。
• 驗證步驟：① 移除測試負載 ➔ ② 供電後讀取功率計 ➔ ③ 讀值須為 0 W（確認無電壓表損耗）。
• 補充說明：「The test load can be removed, and the Power Meter can be read directly without load after power is supplied. The power meter read must be zero W」。功率計製造商通常提供接線選擇盒，便於切換電壓/電流迴路配置。
