RRSOA 定義了二極體在從正向導通切換到反向阻斷（反向恢復）的動態過程中，能夠安全承受的最大電壓與電流邊界，而不至於發生熱失控或物理損毀。
在半橋或橋式架構中，當對側的 IGBT 導通時，原本處於導通狀態的二極體會被迫關斷。
為了清除漂移區 ( Drift Region ) 內儲存的少數載子，會產生一個巨大的反向恢復電流峰值 ( Irms )。
當載子清除到一定程度，二極體重新建立阻斷電壓時，反向電流會迅速下降至零。這個階段會產生極高的電流變化率 ( di/dt )。
結合功率迴路中的雜散電感 ( Lkg )，高 di/dt 會在二極體兩端引發嚴重的電壓突波：
Vpeak = VDC + Lkg · di /dt
如果二極體屬於「陡峭恢復」(Snappy Recovery) 特性，電流瞬間切斷的 di/dt 會極大，導致 Vpeak 輕易超過二極體的崩潰電壓。此外，在恢復期間，高反向電壓與大電流會同時存在於元件內部，瞬間的峰值功率損耗 ( Prr = V · I ) 如果過大，會引發動態雪崩 ( Dynamic Avalanche )，直接燒毀二極體，並通常會連帶炸毀整個 IGBT 模組。
關於二極體的部分，規格書會註明反向恢復電流的最大的 di/dt 水平，通常不能超過這個數值。

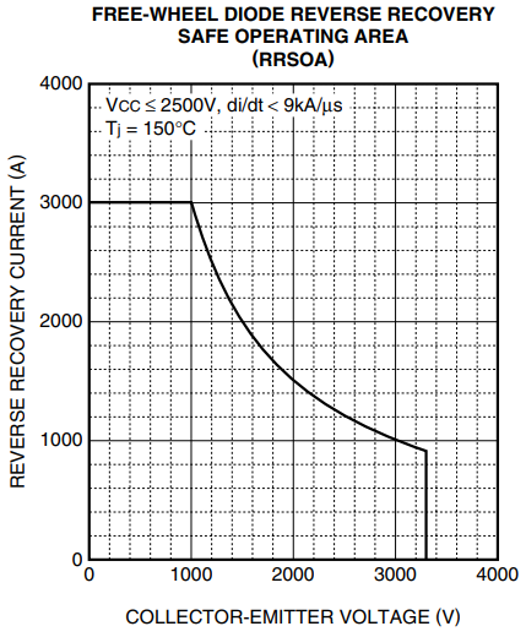

否則可能導致反向恢復電流震盪，在右圖該邊界二極體反向恢復電流的形狀主要的取決於 9kA/us。
於 IGBT 廠商的設計，其前緣的斜率及後沿斜率在很大程度上受 Rgon 的影響。
一旦增大 Rgon ，反向恢復電流則會緩和很多。
在大功率的場合，通常需要追求的二極體的軟度，而這主要體現在反向恢復電流的後緣的形狀上。
- 為了確保功率轉換器在嚴苛條件下（如滿載、短路保護瞬間或極端高溫）仍能將運作軌跡維持在 RRSOA 範圍內，硬體設計通常需要進行以下權衡：
- 極小化迴路電感： 優化 Busbar 或 PCB 走線，將直流母線電容到 IGBT 模組的高頻換流路徑（包含正負極疊層設計）雜散電感控制在幾十 nH 等級。
- 調整閘極驅動 ( Gate Drive Tuning )： 這是最常見的妥協手法。適度增大對側 IGBT 的導通電阻 ( Rgon ) 來減緩換流 di/dt。雖然這會增加 IGBT 的導通切換損耗 ( Eon )，但卻是確保對側二極體不超出 RRSOA 的必要手段。
- 選用軟恢復 ( Soft-Recovery ) 二極體： 現代高壓模組會刻意透過特殊結構（如 RFC 或載子梯度控制）來維持平緩的電流尾部，雖然會略微增加反向恢復損耗 ( Erec )，但能有效抑制突波並擴展 RRSOA。
- 主動箝位 ( Active Clamping )： 在大功率高壓應用中，可利用 TVS 陣列或動態主動箝位電路，在過電壓發生時強制將 IGBT 導通以吸收突波能量。
