IGBT SC Current

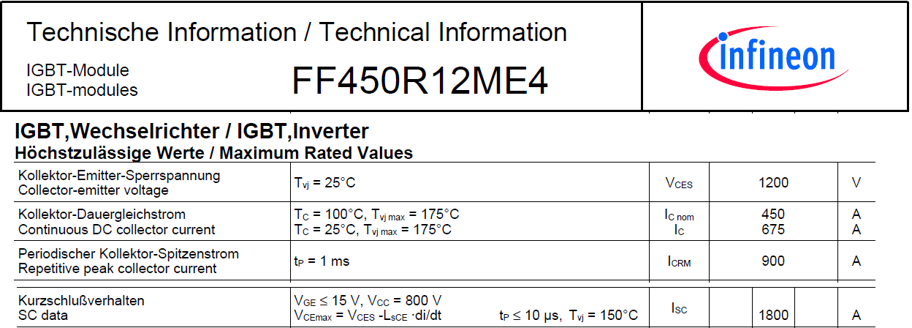

在 IGBT 的 datasheet 中，( 以英飛凌的 FF450R12ME4 )為例，IGBT 的短路性能是有所定義的，我們可以認為這是「短路安全工作區」。見下圖。
定義這個數值時使用的是一類短路，其意義是：在母線電壓為 800V，門極電壓小於等於 15V，結溫為 150度的情況下，施加一個寬度為 10us 的脈衝，在第 10us 時， IGBT 的電流大約是 1800A。並且說明，這樣的測試是安全，是可以重複的。
實際上定義這個測試背後的約束條件是在短路時 IGBT 晶片上的能量，在 IGBT 短路時，IGBT 會退出飽和區，所以其 Vce = 800V，電流基本上穩定在 1800A，在 10us 內，能量為：E = U·I·t = 800V · 1800A · 10us = 14.4J。也就是說，短路時，IGBT 能扛住 14.4 焦耳的能量。
因此可以透過設計實現驅動電路精確快速的短路保護 電路，從而保護 IGBT 在發生短路後進行可靠關閉。

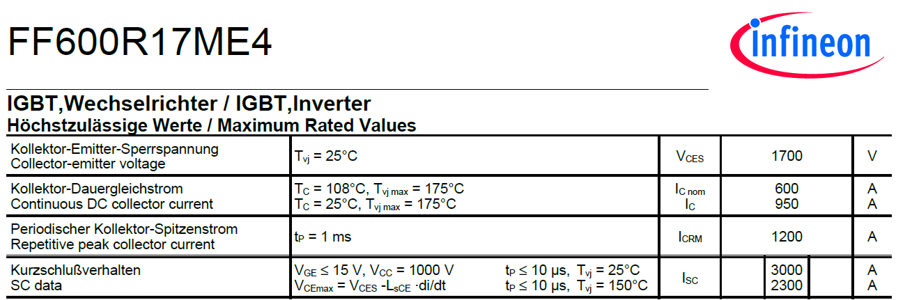

Example:
|
|
